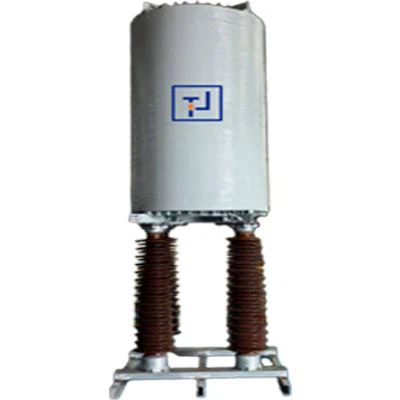

PFC용 중전압 리액터

LTEC 중전압(MV) 리액터는 역률 보정(PFC) 및 고조파 필터링 시스템용으로 특별히 설계되었습니다. 커패시터 뱅크와 직렬로 사용되는 리액터는 고조파 왜곡과 돌입 전류를 효과적으로 방지합니다. 3kV~35kV에서 작동하면 커패시터 수명을 연장하고 그리드 안정성을 보장할 수 있습니다.

문의 보내기

다운로드

제품 소개

중전압 리액터(디튜닝 및 필터 솔루션)

LTEC 중전압(MV) 리액터는 역률 보정(PFC) 및 고조파 필터링 시스템용으로 특별히 설계되었습니다. 커패시터 뱅크와 직렬로 사용되는 이 리액터는 고조파 왜곡과 돌입 전류를 효과적으로 방지합니다. 3kV~35kV에서 작동하여 커패시터 수명을 연장하고 그리드 안정성을 보장합니다.

핵심 장점

그리드 안정성과 구성요소 수명을 위해 설계됨

최적화된 경제적 효율성

고품질-결방향-규소 강판과 정밀하게 조정된-자기 회로를 활용하는 LTEC의 중압-리액터는 뛰어난 선형성과 극도로 낮은 코어 손실을 달성하여 에너지를 절약합니다.

군용-등급 절연 및 내구성

진공 압력 함침(VPI) 처리된 UL{0}}인증 클래스 H(180도) 수지를 사용하는 당사의 중압 리액터는 탁월한 내습성, 난연성 및 방열성을 제공하여 열악한 환경에서도 안정적으로 작동할 수 있도록 도와줍니다.

공진 위험 제거

박층 절연 칩과 고급 코어 설계를 사용하여 MV 리액터는 시스템 고조파 왜곡을 효과적으로 방지하여 위험한 공진 주파수로 인한 장비 고장을 방지합니다.

제로-유지보수 신뢰성

견고한 다층-공극- 코어 구조를 갖춘 리액터는 안정적인 전자기 성능과 일정한 인덕턴스를 보장하여 현장 검사 및 유지 관리의 필요성을 줄여줍니다.-

높은 과부하 내성

당사의 중{0}}전압 리액터는 매우 강한 내충격성을 가질 뿐만 아니라 선형성이나 안전성에 영향을 주지 않고 높은 고조파 함량과 스위칭 서지를 견딜 수 있도록 세심하게 설계되었습니다.

주요 특징

정확한 디튜닝 설계

LTEC MV 리액터는 5~14%의 표준 차단 계수를 제공하여 특정 고조파(3차, 5차, 7차)에 대한 처리 기능을 제공합니다.

엄격한 선형성 제어

높은 선형성 비율(1.55~2.2In)로 설계된 당사의 리액터는 심각한 전류 과부하에서도 리액터가 인덕턴스 값을 유지하도록 보장합니다.

우수한 소재 빌드

고순도 구리 또는 알루미늄 권선과 견고한 구리 스트립 단자를 활용하는 리액터는-최대 전도성을 제공합니다.

자연 공기 냉각

효율적인 방열 설계를 통해 원자로가 -25도에서 +50도 사이의 주변 온도에서도 강제 냉각 없이 안정적으로 작동할 수 있습니다.

글로벌 표준 준수

당사의 모든 중압 리액터는 EN 60076-6 및 UL 1446 기술 요구 사항을 충족하도록 설계되었습니다.

기술 사양

범주	매개변수	사양 세부정보
운영	정격전압	3kV – 35kV
성능	인덕턴스 공차	± 3%(정밀도-조정됨)
품질	선형성	1.55 – 2.2인치
열의	절연 등급	클래스 H(180도)
보호	고조파 한계	U3=0.5%; U5=5%; U7=5%
설계	자기 코어	건식-형, 다중 에어갭-철심

LTEC vs. 다른 브랜드: 경쟁력 있는 고유 기능

특징	LTEC MV 원자로	업계 경쟁사(평균)	고객 혜택
절연 등급	클래스 H(180도) VPI	클래스 F (155도)	열에서 20% 더 긴 수명
선형성 범위	최대 2.2x인치	1.2 – 1.5x인치	그리드 스파이크 중에도 안정적
인덕턴스 정밀도	± 3% (정밀도)	± 5% ~ 10%	보장된 고조파 튜닝
자기 코어	지향성 실리콘 스틸	표준 적층 강철	낮은 손실
고도 제한	최대 5000m 선택 사항	표준 1000m	더 높은 고도에 적합
코어 손실	결-방향성 강철	표준 실리콘강	상당한 에너지 비용 절감
