현대 에너지 건설에서 재생 가능한 에너지 원과 케이블이 점점 일반화되고 있습니다. 회로 시스템이 불규칙한 활성 전력 또는 반응성 전력에 의해 부정적인 영향을받지 않도록하기 위해 션트 원자로가 존재했습니다. 션트 원자로는 회로 시스템의 전압 균형을 유지하는 데 중요한 역할을합니다.
이 게시물은 주로 션트 원자로의 기본 원칙과 응용 분야를 설명합니다. 지식은 일일 응용 프로그램에 대한 솔루션을 제공 할 수 있습니다. 지금 여행을 시작하십시오!
LTEC 션트 원자로
1. 분로 반응기 란 무엇입니까?
2. 왜 분로 반응기가 필요한가?
3. 분로 반응기의 응용은 무엇입니까?
4. 분로 반응기의 구성은 무엇입니까?
5. 분로 반응기의 특성은 무엇입니까?
6. 분로 반응기의 작동 원리는 무엇입니까?
7. 션트 반응기의 유형은 무엇입니까?
8. 분로 반응기 회로는 무엇입니까?
9. 션트 원자로와 전력 변압기의 차이점은 무엇입니까?
10. 션트 반응기와 션트 커패시터의 차이점은 무엇입니까?
11. 분로 반응기의 손실 측정은 무엇입니까?
12. 션트 원자로를 전환 해야하는 이유는 무엇입니까?
13. 반응기 스위칭 장치를 선택할 때 고려 사항은 무엇입니까?
분로 원자로 소스는 무엇입니까 : Teknik
분로 반응기는 회로 장비에서 중요한 전기 장치입니다. 주로 고전압 전송 시스템에서 다른 하중 하에서 전압을 안정화시키는 데 사용됩니다. 이 전기 장치의 주요 기능과 구조는 전력 변압기의 기능과 동일합니다. 그러나 전력 변압기와 달리 션트 원자로는 위상 당 하나의 권선 만 있습니다. 장거리 고전압 전송 라인에서 케이블의 반응성 전력을 흡수하거나 보상하여 전체 전력 및 에너지 시스템의 응용 효율을 향상시킬 수 있습니다.
션트 원자로는 장거리 고전압 전송 라인과 케이블 시스템을 연결하는 가장 경제적 인 방법입니다. 주요 장점은 다음과 같습니다.
장거리 전송의 에너지 효율 향상
장거리 전송 소스의 에너지 효율 향상 : Wikimedia
장거리 전송 라인에서, 선과지면 사이의 용량 성 효과로 인해 반응성 전력이 생성됩니다. 반응 전력은 회로를 아프게합니다. 이러한 에너지 손실을 줄이거 나 균형을 유지하기 위해, 분로 원자로는 이러한 반응성 전력을 흡수하거나 보상 할 수있어 시스템의 전력 에너지 효율을 향상시킬 수 있습니다.
균형 전압 안정성
균형 전압 안정성 소스 : MDPI
저 부하 회로 시스템에서는 전송 라인의 전압이 증가하고 션트 원자로는이 전압 증가를 줄이고 전체 전송 라인의 전압을 필요한 범위 내에서 유지하여 전체 시스템의 전압 안정성을 향상시킬 수 있습니다.
로드 변경으로 조정하십시오
하중 변경 사항으로 조정 : Linquip
전체 전송 시스템은 일일 또는 계절적 부하 변화의 영향을 받기 때문에 션트 원자로는 시간이 지남에 따라 사용자의 부하 사용량 요구 사항에 따라 지속적으로 보상, 제거 또는 조정할 수 있습니다. 이 조정으로 전체 시스템이보다 최적으로 작동 할 수 있습니다. 또한 정적 VAR 보정기 또는 고전압 DC 전송 라인과 같은 다른 시스템과 함께 사용할 수 있습니다.
션트 원자로는 다음을 포함하여 광범위한 용도를 가지고 있습니다.
전송 라인 또는 케이블
변속기 라인 또는 케이블 소스 : 유선
다양한 보상 전송 라인 및 케이블에 사용할 수 있으며 에너지 시스템 효율을 향상시키기 위해 변속기 라인 또는 케이블의 반응성 전력을 흡수하거나 보상 할 수 있습니다.
고전압 또는 매우 높은 전압 시스템
고전압 또는 매우 높은 전압 시스템 소스 : zmscable
션트 원자로는 고전압 또는 초 고압 시스템과 같은 다른 시스템에서 사용할 수 있습니다. 동적 조건에서 기존 네트워크 상태 또는 네트워크 전압을 최적화하고 네트워크 안정성을 향상시킬 수 있습니다. 전체 라인이 저하 또는 부하로 작동하는 경우 전기 에너지의 품질과 전압의 안정성을 향상시키기 위해 전압을 지속적으로 조정할 수 있습니다.
Shunt Reactor-Sourced의 구성 : 연구 전기
션트 반응기는 주로 3 개의 와인딩 구조를 채택합니다. 3 개의 권선은 별 연결되어 있으며 중립 지점에 접근 할 수 있습니다. 그 중립 지점은 전력 변압기의 세 번째 권선을 통해 또는 직접 직접 장치의 접지 시스템에 연결할 수 있습니다. 이 시스템의 내장 보호 장치는 Power Transformer에 사용 된 설계 구조와 동일합니다.
션트 반응기는 주로 오일 저장 캐비닛 및 건식 반응기를 갖는 오일-이량제 반응기와 두 가지 유형을 포함하기 때문에 주로 오일 압력 릴리프 밸브 및 공기 호흡기가 포함됩니다. 보호 장치 및 액세서리는 전력 변압기의 것과 동일합니다. 특히 오일-이량제 반응기에서는 압력 릴리프 밸브 및 벤트 밸브의 오일 압력이 동일합니다.
의 주요 특성분로 반응기임피던스, 열 등급 및 사운드 레벨을 포함하십시오.
임피던스
시스템 과전압 조건에서 고조파 전류를 피하기 위해, 분로 반응기의 일정한 임피던스는 정격 전압의 1.5 배이며,이 임피던스는 3 상 원자로 사이에 정확하게 균형을 이루어야합니다.
열 등급
열 등급 소송 : 686
분로 반응기는 420kV에서 작동하므로 온도가 상승합니다. 따라서, 반응기가 정격 전압에서 연속적으로 작동 할 수 있도록하기 위해, 임의의 구성 요소의 핫 스팟 온도는 1500도를 초과해서는 안됩니다.
진동 및 오디오 사운드 레벨
진동 및 오디오 사운드 레벨 소스 : Nti-Audio
연속 작동 중 션트 반응기의 노이즈 및 진동을 최소화 할 수 있도록, 반응기의 하우징 방패 또는 요크의 자연 진동 기간이 정격 주파수에서 여기 될 때 진동하지 않도록 설계되었습니다. 오디오 볼륨은 동일한 MVA 및 정격 전압의 정상 수용 수준을 초과해서는 안됩니다.
션트 반응기의 주요 작업 원리는 다음과 같습니다.
Shunt Reactor-Sourced의 작동 원리는 무엇입니까 : ResearchGate
- 전송 라인에서 반응성 전력을 흡수함으로써 에너지 시스템의 효율이 향상됩니다.
- 고전압 전송 라인 및 케이블 시스템에서 반응성 전력을 보상함으로써 전력 시스템의 안정성이 향상됩니다.
- 션트 반응기를 전력선에 직접 연결하거나 변압기의 세 번째 권선에 연결하면 최고 연속 작동 전압을 견딜 수 있습니다.
- 션트 반응기의 구성 요소의 온도는 150도를 초과 할 수 없으며 전압은 정격 전압의 5%보다 높습니다.
- 션트 반응기는 정상 조건에서 작동 할 때 핵심 손실을 생성 할 수 있으므로 사용하는 동안 이러한 손실을 줄여야합니다.
션트 원자로에는 주로 오일 이량제 및 건식 유형이 포함됩니다.
드라이 션트 반응기
드라이 타입 션트 리액터 소스 : GoogleUserContent
드라이 션트 원자로는 일반적으로 변압기의 세 번째 권선에 설치되며 보상 된 전송 라인에 연결됩니다. 제한 전압은 34.5kV입니다. 이 반응기의 중심은 에어 코어 유형입니다. 션트 원자로는 주로 실내 또는 실외 노출 환경에서 사용하기에 적합합니다. 오일-이량제 션트 반응기와 비교할 때, 건식 션트 반응기는 무게가 가볍고 비용이 낮으며 손실이 낮으며 유지 보수가 줄어 듭니다. 단점은 정격 전압이 제한되고 외부 자기장 강도가 높다는 것입니다. 따라서 스타트 업에는 철 코어가 없으므로 여기 서지 전류가 없습니다.
오일-이량제 션트 반응기
오일-이량제 션트 원자로 소스 : PeoplePower
오일 이중화 된 션트 반응기에는 주로 코네스티브 유형 및 공기 갭 철 코어 유형이 포함됩니다. 두 구조 모두 전원이 꺼질 때 낮은 주파수, 긴 상수 전류를 갖습니다. 및 공기 갭 철 코어 유형의 여기 서지 전류는 코스리스 유형의 전류보다 더 강렬합니다. 이 반응기의 모양은 일반 전력 변압기의 모양과 매우 유사합니다. 그것의 디자인은 모두 자기 차폐 기능이 있습니다. 그리고 그 자기 방패는 코일을 둘러싸고, 이는 인덕터 탱크 내에 자기 플럭스를 유지할 수 있습니다.
션트 반응기 회로 소스는 무엇입니까? 전기 기술
션트 반응기 라인은 주로 초고 전압 라인의 양쪽 끝에 연결된 션트 반응기를 나타냅니다. 이러한 연결 설계는 주로 라인 전압이 한쪽 끝에서 시작될 때 설계 값을 초과하는 것을 방지하기위한 것입니다. 일반적으로 고객은 어느 쪽이 켜지거나 끄는지를 결정할 수 없으므로 이러한 션트 원자로는 초고 전압 라인의 양쪽 끝에 연결됩니다. 이러한 연결 설계는 반응성 전력 활용의 조절을 향상시키고 션트 반응기도 가변적입니다.
분로 반응기 및 전력 변압기의 구조는 동일하지만, 주로 다음을 포함하는 사용 및 기능의 차이가 여전히 있습니다.
|
분로 반응기
션트 원자로 소스 : LTEC |
파워 변압기
파워 트랜스포머 소스 : 회로 디지 스트 |
|
| 굴곡 | 분로 반응기는 단일 권선 만 있습니다. | 전력 변압기에는 세 개의 권선이 있습니다. |
| 기능 | 분로 반응기는 주로 전체 시스템의 효율을 향상시키기 위해 회로 시스템에서 반응성 전력을 소비하거나 흡수하는 데 사용됩니다. | 전력 변압기는 주로 전압 변화 및 전압 스텝 업 또는 전체 전송 시스템에서 스텝 다운에 사용됩니다. |
| 측면 암페어 턴 | 션트 반응기는 다른 권선이 없기 때문에, 측면 암페어 회전 (AT)은 2 차 측면 암페어 회전 (AT)과 같습니다. | 전력 변압기의 1 차 측면 암페어 회전 (AT)은 여기 암페어-턴 (AT)과 동일합니다. |
| 구조 설계 | 히스테리시스 손실을 방지하기 위해 션트 반응기는 일반적으로 공기 코어 또는 철 코어가없는 구조로 설계됩니다. | 전력 변압기는 일반적으로 철제 구조입니다. |
| 정격 용량 | 분로 반응기의 정격 용량은 MVAR입니다. | 전력 변압기의 정격 용량은 KVA입니다. |
| 응용 프로그램 범위 | 션트 원자로는 주로 라인 시스템 효율을 향상시키기 위해 고전압 시스템 및 케이블 네트워크에 사용됩니다. | 전력 변압기는 전압 변환 및 시스템 전압을 안정화시키는 데 사용됩니다. |
분로 반응기 및 션트 커패시터는 두 개의 다른 전기 장치입니다. 그들의 주요 차이점은 다음과 같습니다.
|
분로 반응기
션트 원자로 소스 : LTEC |
전원 커패시터

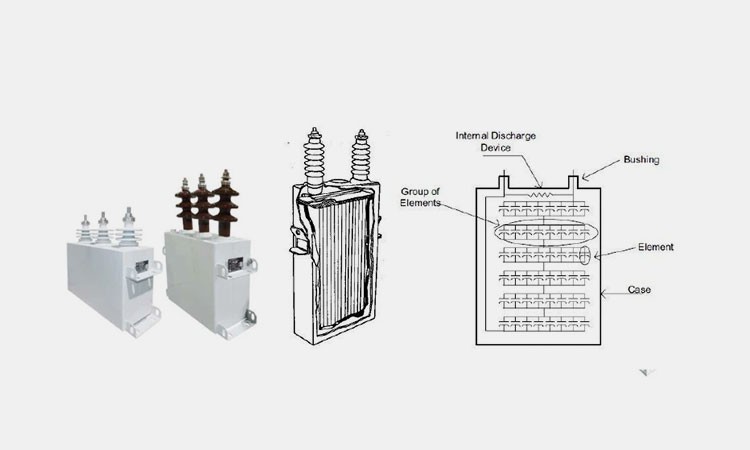

커패시터 소스 션트 : Weishielectronics |
|
|
구조 |
분로 반응기는 전력 계수를 개선하는 데 사용되는 하나 이상의 커패시터 유닛입니다. |
션트 커패시터는로드가 변경 될 때 전압을 안정화시키기 위해 변속기 라인에 연결하는 데 특별히 사용됩니다. |
|
기능 |
시스템에 반응 전력을 제공하고 전력 계수를 개선하십시오. |
시스템에서 반응성 전력을 흡수하고 전압을 안정화시킵니다. |
|
전압 조건 |
광 하중 조건에서는 전압이 증가합니다. |
약간의 전압 강하가 발생합니다. |
|
연결 |
전력선에 직접 연결되었습니다. |
변속기 라인 또는 3 상 변압기의 3 차 권선에 직접 연결됩니다. |
|
기타 |
시스템의 고조파를 증폭시킬 수 있습니다. |
시스템의 고조파를 제거하십시오. |
Shunt Reactor-Sourced의 손실 측정은 무엇입니까 : Ergunelektrik
- 일반적으로 정격 전압 및 주파수에서 션트 반응기의 손실을 측정해야합니다. 손실이 매우 높은 전압으로 측정되면 표시된 결과는 분석하기가 복잡합니다. 따라서 원자로 시스템 전압 아래의 모든 조건에서 손실을 측정해야합니다.
- 측정 된 손실에 정격 전류의 비율이 제곱을 곱하면 반응기 전류에 대한 정격 전류의 비율이 곱하면 전송 시스템 손실이 정격 전압에서 발생합니다.
- 분로 반응기의 역률이 낮을 때, 전통적인 전력 측정 손실 결과는 신뢰할 수 없으며 더 높은 손실 정확도를 얻으려면 더 높은 측정 기술이 필요합니다. 정상 온도에서 다른 권선을 측정해야합니다.

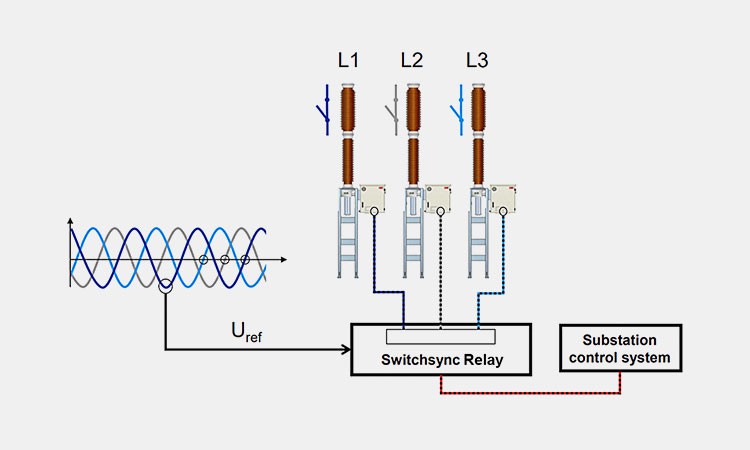

션트 원자로를 전기 엔지니어링 포트로 전환 해야하는 이유는 무엇입니까?
다양한 응용 프로그램 시나리오에서 고객의 다양한 전력 요구를 충족시키기 위해서는 분로 원자로를 전환해야합니다. 전환의 주요 원리는 변속기 라인의 하중이 증가하면 전압이 떨어지고 반응기를 끄야한다는 것입니다. 하중이 감소하면 전압이 다시 상승하고 반응기를 켜야합니다. 부하 변동이 빈번한 시스템의 경우 원자로 스위칭도 매우 빈번 할 수 있습니다.
장비가 자주 전환되므로 반응기의 단열재 및 간 절연에 스트레스가 발생하여 장비의 조기 고장 또는 인근 장비 손상을 유발할 수 있습니다. 따라서 응용 프로그램을 설계 할 때 원자로를 자주 전환해야 할 때 생성 된 작은 유도 전류를 고려해야합니다.
Shunt Reactors의 스위치 기어를 선택할 때는 다음과 같은 점을 고려해야합니다.
전환 주파수
주파수 스위칭 : SouthernStatesllc
분로 반응기의 스위칭 장치는 다른 응용 분야 및 사용 빈도에 따라 다릅니다. 대부분의 반응기는 일반적으로 고정 된 원자로, 드물게 스위칭이있는 원자로 및 빈번한 스위칭이있는 원자로의 세 가지 범주로 나뉩니다.
- 고정 된 원자로
고정 원자로 소스 : ScienceDirect
고정 된 원자로는 주로 초고 전압 및 장거리 전송 라인에 주로 사용됩니다. 부하는 항상 서지 임피던스 부하보다 훨씬 낮습니다. 따라서 션트 반응기는 항상 작동 중입니다. 이 연속 작동은 높은 하중을 유발하지 않거나 정기적 인 종료가 필요하지 않습니다.
- 자주 반응기를 전환했습니다
원자로 소스 : Southernstatesllc
드물게 스위치 된 원자로는 주로 ON 또는 OFF 상태에 있습니다. 이 유형의 원자로는 주로 특정 응급 상황에서 열립니다.
- 자주 전환 된 반응기
자주 전환 된 원자로는 연간 100 회 이상 닫아야하는 반응기를 나타냅니다. 이 유형의 반응기는 주로 풍력 및 태양 전송 라인과 같은 다양한 재생 가능 에너지 원에 사용됩니다.
작은 유도 전류를 깨는다
션트 반응기의 전류 소비가 일반적으로 300a 이하 인 경우, 이러한 작은 유도 전류는 처음에는 파괴하기가 어렵고 전류가 소멸되면 분로 반응기의 전압이 반응기의 고유 주파수에서 0으로 진동됩니다.
분로 반응기는 고전압 전송 라인에서 반응성 전력을 흡수하고 균형을 잡을 수있어 시스템의 전력 및 효율을 향상시킬 수 있습니다. 션트 원자로의 응용 프로그램 및 장점에 대해 더 알고 싶다면 지금 문의하십시오.
