에어 코어 원자로
공심 반응기는 자기 코어를 사용하지 않고 전기 회로에 임피던스를 제공하도록 설계된 유도 장치입니다. 인덕턴스를 향상시키기 위해 강자성 재료를 사용하는 철-코어 리액터와 달리 공{2}}공심 리액터는 비자성 재료(예: 알루미늄 또는 구리 권선)를 사용하고 코일의 기하학적 구조에만 의존하여 인덕턴스를 생성합니다.
주요 특징:
1. 선형 특성 -자기 포화가 없어 높은 전류에서도 안정적인 성능을 보장합니다.
2. 낮은 손실 -코어 손실(히스테리시스/와전류)이 없어 효율성이 향상됩니다.
3. 경량 & 컴팩트 -무거운 철심이 없어 무게와 크기가 줄어듭니다.
공심 원자로의 응용

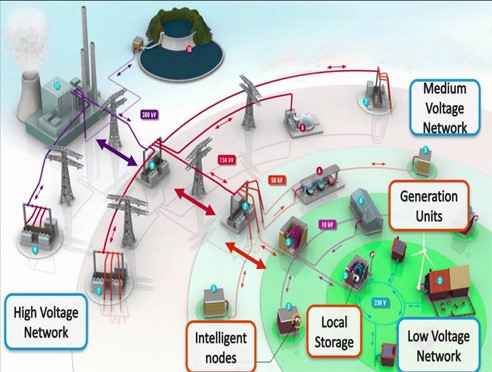

전력 시스템:고조파 필터링, 무효 전력 보상, 오류 전류 제한.

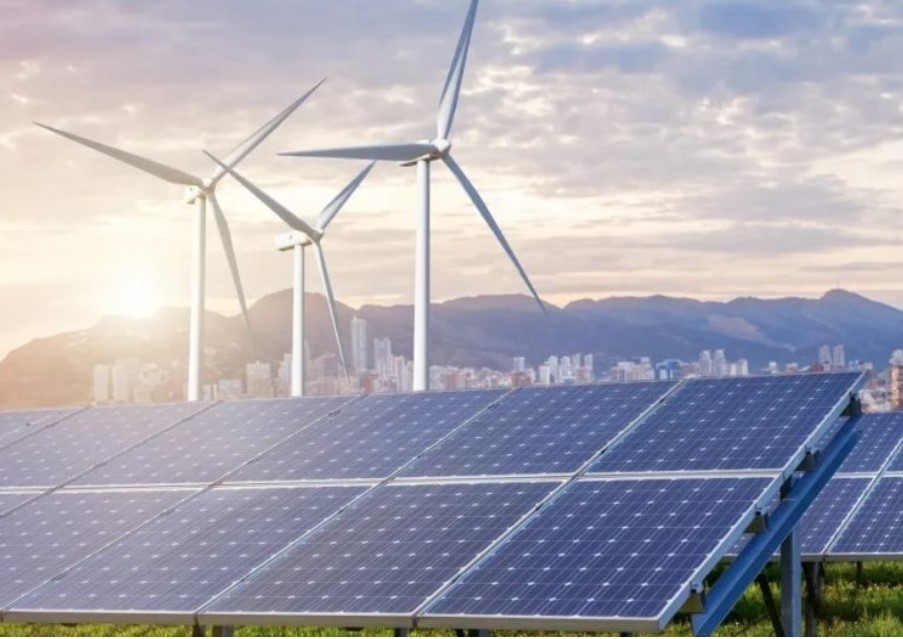

재생 가능 에너지:그리드 안정성을 위한 태양광/풍력 발전소.

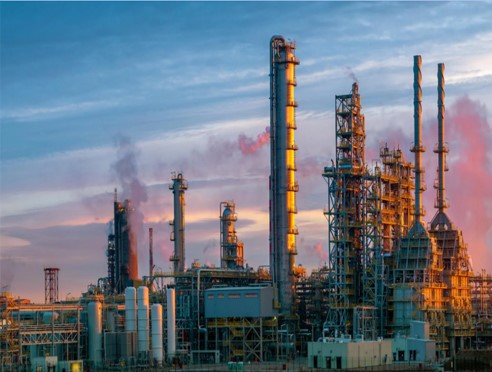

산업용:모터 시동, 아크 억제 및 UPS 시스템.

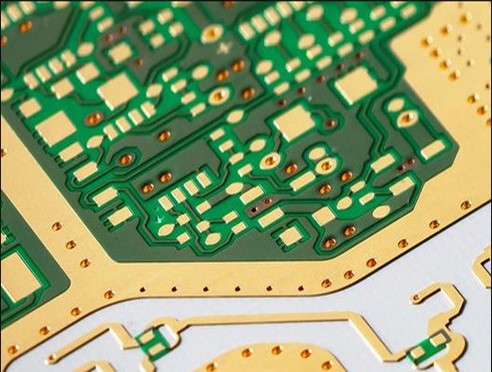

고주파수-회로:RF 및 통신 애플리케이션.
공심 원자로 기술 사양
|
매개변수 카테고리 |
기술 사양 |
비고 |
|
전기적 매개변수 |
||
|
- 정격 전압 |
최대 35kV |
시스템 전압 레벨에 따라 선택 |
|
- 정격 전류 |
10A~5000A(맞춤형) |
실제 부하 전류와 일치해야 함 |
|
- 인덕턴스(L) |
0.1mH~100mH(±5% 공차) |
선형 범위에서 일정하며 포화 없음 |
|
- 주파수 범위 |
50/60Hz(전력) 또는 1kHz~1MHz(HF) |
그리드용 전력 주파수, RF/통신용 고주파 |
|
- 온도 상승 |
65K 이하(IEC 60076-6에 따름) |
주변 온도 40도에서 테스트됨 |
|
기계적 매개변수 |
||
|
- 권선 재료 |
알루미늄/구리(에폭시 캡슐화) |
경량을 위한 알루미늄, 더 나은 전도성을 위한 구리 |
|
- 냉각 방법 |
자연(AN) / 강제 공기(AF) |
고용량-모델에는 강제 냉각이 필요합니다. |
|
- 보호 등급 |
IP00~IP54(실내/실외) |
실외 모델에는 방진/방수 기능이 필요합니다. |
|
- 장착 방향 |
수직/수평 |
기계적 공명 방지 |
|
성능 지표 |
||
|
- 과부하 용량 |
2~3× 정격 전류(1초 지속) |
단락-회로 전류 서지를 견딤 |
|
- 선형성 |
>99%(정격전류 이내) |
최소 인덕턴스 편차 |
|
- 손실 |
<0.3% of rated capacity (no core loss) |
철-코어 원자로보다 훨씬 낮습니다. |
|
표준 및 인증 |
IEC 60289 / IEEE C57.16 |
국제전기기술위원회(International Electrotechnical Commission) 및 IEEE 표준 |
|
환경 조건 |
-25도 ~+55도 (실외: -40도 ~+70도) |
|
LTEC의 Air Core Reactors를 선택하는 이유는 무엇입니까?
LTEC – 혁신으로 시스템을 강화하세요!
경쟁력 있는 가격 및 지원
비용-효율적인 제조와 전용 기술 서비스는 탁월한 가치를 제공합니다.
넓은 적용 범위
글로벌 프로젝트에서 입증된 성능으로 전력망, 재생 에너지, 산업 시스템 등에 이상적입니다.
향상된 안전성 및 신뢰성
견고한 단열과 최적화된 열 관리로 과열을 방지하고 안전한 작동을 보장합니다.
첨단 기술 및 전문성
원자로 설계 분야에서 수십 년간의 경험을 바탕으로 LTEC는 업계 요구에 맞는 고성능의 안정적인 공심 원자로를 보장합니다.{0}}
우수한 품질과 내구성
정밀한 엔지니어링과 엄격한 테스트를 통해 가혹한 작동 조건에서도 장기적인- 안정성을 보장합니다.
맞춤형 솔루션
우리는 특정 프로젝트 요구 사항을 충족하기 위해 유연한 설계(인덕턴스, 크기, 냉각 방법)를 제공합니다.
에너지 효율성 및 저손실
철심이 없어 포화를 제거하고 와전류 손실을 줄여 시스템 효율성을 향상시킵니다.
